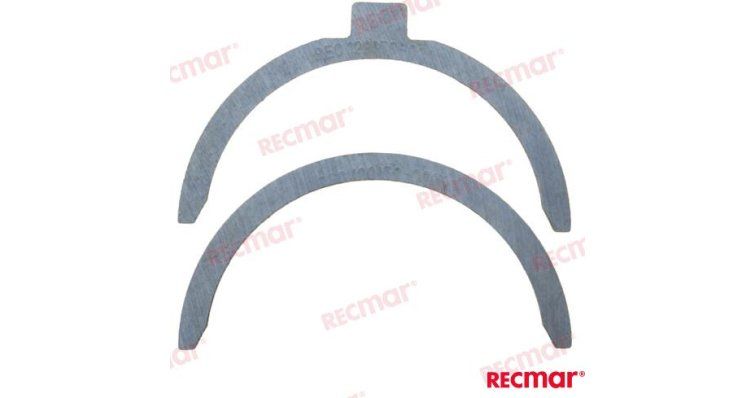

Cuscinetto assiale 129150-02931

Funzione e contesto tecnico

Il cuscinetto assiale 129150-02931 è l'elemento responsabile dell'assorbimento e del controllo delle forze assiali dell'albero motore all'interno del blocco cilindri, prevenendo lo spostamento longitudinale dell'albero e garantendo il corretto gioco assiale. Funziona nel sistema di distribuzione del carico del treno alternativo, fungendo da superficie di appoggio tra l'albero motore e il blocco nella zona di spinta. Il suo corretto stato è fondamentale per mantenere l'allineamento dell'albero motore con gli altri componenti del motore: un'usura eccessiva provoca giochi assiali fuori tolleranza, che possono portare a vibrazioni anomale, usura prematura della distribuzione e gravi danni all'albero motore. Nei motori marini a servizio continuo come la serie 4JH, dove le sollecitazioni meccaniche sono elevate e costanti, questo componente è particolarmente critico. Sono installate 2 unità per motore, posizionate nel callout 26 della sezione monoblocco.

Quando sostituire questa parte?

I sintomi più comuni dell'usura dei cuscinetti assiali includono un gioco longitudinale eccessivo dell'albero motore rilevabile con un comparatore, colpi metallici secchi nel motore durante i cambi di carico o durante la frizione e, in casi avanzati, consumo anomalo di olio o pressione di lubrificazione instabile a causa della perdita della geometria interna. Si consiglia di misurare il gioco assiale dell'albero motore ad ogni tagliando importante o ogni 500 ore di funzionamento, sostituendo entrambe le mezzelune contemporaneamente anche se solo una presenta segni di usura visibile. La sostituzione preventiva di questo componente durante una revisione importante previene gravi rotture dell'albero motore che possono rendere inutilizzabile il motore durante la navigazione.
