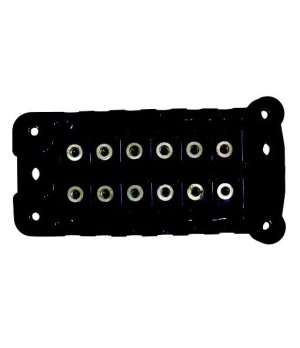

BLACK BOX 581731 REC0582056

Funktion und technischer Kontext

Die Blackbox ist das elektronische Steuermodul des Zündsystems in Außenbordmotoren der Serien Johnson und Evinrude aus den Siebzigern. Sie fungiert als Gehirn, das den Zündzeitpunkt regelt und den richtigen Zündfunken in jedem Verbrennungszyklus garantiert. Es arbeitet eng mit dem Stator, dem Magnetauslöser und den Zündspulen zusammen und ist Teil des CDI-Systems (Capacitor Discharge Ignition), das den mechanischen Unterbrecher in diesen Motoren ersetzt. Sein korrekter Betrieb ist entscheidend für die Aufrechterhaltung des Zündzeitpunkts: Ein defektes Modul führt zu zeitweiligen Funkenausfällen, starkem Leistungsverlust, Schwierigkeiten beim Kaltstarten und im Extremfall zum völligen Stillstand des Motors während der Fahrt. Diese Komponente ist besonders wichtig bei 85-, 115- und 135-PS-Motoren der Generation 1973–1977, bei denen der Betrieb des 6- und 12-Ampere-Bordnetzes direkt von der Integrität des Moduls abhängt, um innerhalb sicherer Parameter zu arbeiten.

Wann muss dieses Teil ausgetauscht werden?

Zu den häufigsten Symptomen eines ausgefallenen CDI-Moduls gehören unregelmäßige oder unmögliche Starts, plötzliche Motorabschaltungen bei hohen Geschwindigkeiten, unregelmäßiger Betrieb in einem oder mehreren Zylindern und das völlige Fehlen von Funken in einem der Zylinder bei der Überprüfung mit einer Blitzpistole. Im Gegensatz zu mechanisch verschlissenen Komponenten gibt es für die Blackbox kein festes stündliches Austauschintervall, sie sollte jedoch bei jeder saisonalen Wartung und immer dann, wenn Symptome einer schlechten Zündung auftreten, die nicht durch den Austausch von Spulen oder Zündkerzen behoben werden können, elektrisch überprüft werden. Durch den vorbeugenden Austausch beim ersten Anzeichen eines Ausfalls wird vermieden, dass das Modul auf See stillgelegt wird und das Modul entsorgt wird, bevor eine teurere Diagnose des Zündsystems durchgeführt wird.

Entsprechende Herstellernummern
