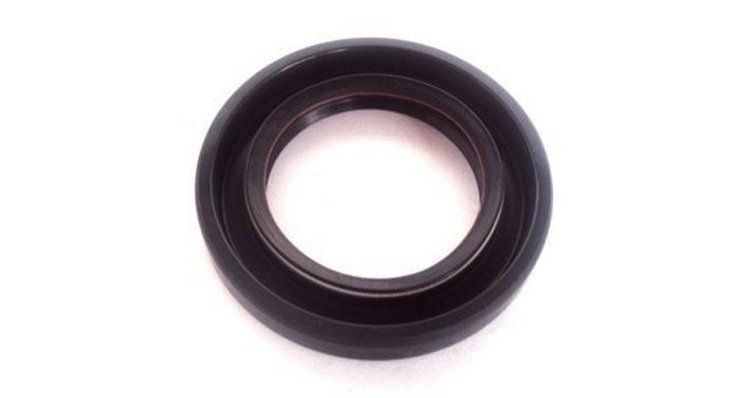

JOINT D'HÉLICE DIABOLO 93101-15074 REC93101-15074

Fonction et contexte technique

Le joint diabolo d’hélice constitue un élément d’étanchéité essentiel à l’interface entre l’arbre de transmission et le carter du moteur marin. Sa fonction principale est d'empêcher l'infiltration d'eau salée dans les systèmes de transmission et de lubrification, en maintenant une pression hydrostatique équilibrée dans une zone soumise à un mouvement de rotation constant. Installé dans la zone de sortie de l'arbre, il travaille directement exposé aux conditions les plus sévères : eau de mer, variations de température et vibrations continues de l'hélice. La défaillance de ce composant entraîne une pénétration d'eau dans la boîte de vitesses, une corrosion accélérée des engrenages internes, une perte de lubrification et, finalement, une désactivation complète de la transmission marine.

Quand remplacer cette pièce ?

Les symptômes d'usure des joints comprennent la présence d'eau dans l'huile de transmission (émulsion laiteuse ou rouille visible sur la jauge), une perte progressive d'huile en sortie d'arbre et des bruits anormaux dans la transmission accompagnés de vibrations. Bien qu'il n'y ait pas d'intervalle d'entretien fixe, il est recommandé d'inspecter l'état du joint lors de chaque inspection saisonnière et, surtout, après une navigation dans des eaux sédimentaires ou après une glissade. Le remplacement préventif avant l'infiltration évite des réparations coûteuses sur l'ensemble de la transmission et garantit la fiabilité de la navigation offshore.

Références équivalentes du fabricant
