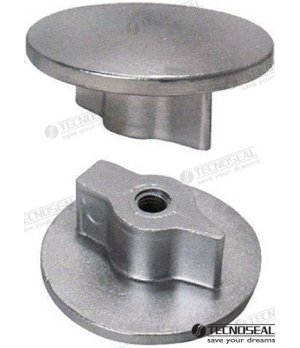

ANODE À PLAQUE À DISQUE ZF

Fonction et contexte technique

L'anode à disque ZF est un élément de protection cathodique conçu spécifiquement pour les boîtes de vitesses et transmissions marines de marque ZF, fabriqué en zinc pour fournir une barrière galvanique efficace contre la corrosion électrolytique. Sa mission principale est de se sacrifier de manière contrôlée en présence de courants galvaniques, en protégeant les surfaces métalliques critiques de la transmission - carters, arbres et composants en alliage d'aluminium - contre l'attaque progressive de l'eau salée ou saumâtre. Sans protection cathodique en bon état, la dégradation galvanique peut compromettre l’intégrité structurelle de la transmission, entraînant des fuites, un jeu d’arbre ou même une panne catastrophique de la boîte de vitesses. La référence TEN06001 correspond à la géométrie de la plaque disque, qui permet une fixation sûre et un contact électrique fiable avec la surface à protéger.

Quand remplacer cette pièce ?

Les anodes en zinc doivent être inspectées au moins au début et à la fin de chaque saison de navigation, et remplacées lorsqu'elles ont perdu entre 50 % et 70 % de leur masse, présentent une surface irrégulière avec des creux profonds ou se sont partiellement détachées du support. Un signe d'avertissement clair est l'apparition de corrosion visible sur les surfaces en aluminium de la transmission ZF, indiquant que l'anode n'offre plus une protection suffisante. Les mécaniciens navals recommandent de remplacer préventivement l'anode disque à chaque échouage annuel, car le coût de ce consommable est minime par rapport à la réparation ou au remplacement d'une boîte de vitesses ZF endommagée par une corrosion galvanique.
