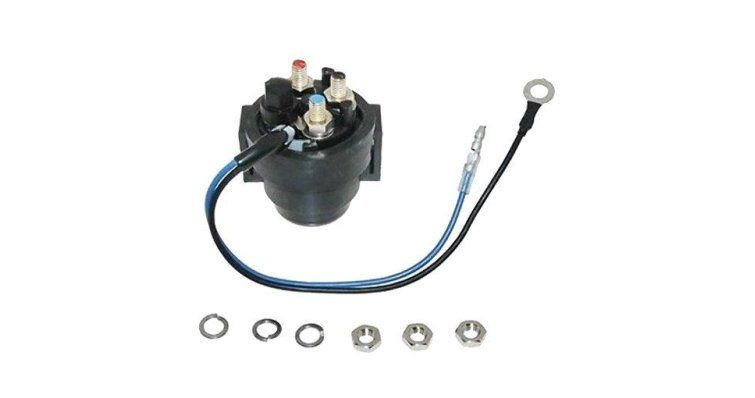

RELAIS 5031483 PH375-0047

Fonction et contexte technique

Le relais de trim et d'orientation référence 5031483 / PH375-0047 est le composant électromécanique chargé de contrôler le circuit de puissance qui entraîne les moteurs électriques du système hydraulique de levage et d'inclinaison du hors-bord. Il fonctionne comme un interrupteur de manœuvre régi par le signal du bouton de trim, permettant d'inverser la polarité du moteur électrique pour monter ou descendre le groupe propulsif par rapport au tableau arrière. Sans ce relais en parfait état de fonctionnement, le système de trim reste inopérant, vous obligeant à naviguer avec l'angle d'attaque fixe et vous empêchant d'ajuster la position du moteur en fonction des conditions de charge et de l'état de la mer, ce qui a un impact direct sur les performances hydrodynamiques, la consommation de carburant et la sécurité de la navigation. Sa conception multimarque le rend compatible avec les moteurs Johnson, Evinrude, Mercury, Mariner, Mercruiser, Yamaha, Suzuki et Tohatsu de différentes cylindrées.

Quand remplacer cette pièce ?

Les symptômes les plus courants d'un relais de trim défectueux sont : l'absence totale de mouvement lors de l'appui sur la commande de trim, le fonctionnement unidirectionnel (le moteur monte mais ne descend pas ou vice versa), ou l'activation sonore du relais (clic caractéristique) sans que le moteur électrique ne réponde, indiquant une oxydation ou une fusion des contacts internes. L'humidité et les vibrations typiques du milieu marin accélèrent la détérioration des contacts et la corrosion des bobines, il est donc conseillé d'inspecter le relais à chaque inspection saisonnière et de vérifier la continuité avec un multimètre avant que la panne ne soit totale. Le remplacer préventivement dès les premiers symptômes d'intermittence ou d'affaiblissement de réponse évite de se retrouver sans contrôle de l'angle moteur pendant la navigation, situation qui peut compromettre à la fois les performances et la sécurité à bord.

Tableau de compatibilité des moteurs

Moteurs Johnson/Evinrude compatibles

Références équivalentes du fabricant
