Para motores das séries Suzuki DF8A, DF9.9, DF15, DF20A e DT9.9, DT15, DT25, bem como Johnson/Evinrude 10 e 15 HP. A arruela atua como elemento de suporte e separação axial do pinhão na unidade inferior, absorvendo cargas axiais e mantendo a folga correta no trem de engrenagens. Medidas: 21 x 35 x 2,75 mm.
Devolução em 14 dias
Gestão de devoluções simples e rápida para que possa comprar com total confiança.
Envio grátis
Em pedidos superiores a 99€
Assessoria Técnica
Em dúvida sobre a peça de substituição, contacte-nos pelo WhatsApp e verificaremos a peça exata.
Pagamento 100% seguro
As transações são protegidas com encriptação SSL e HTTPS. Compre com total tranquilidade.

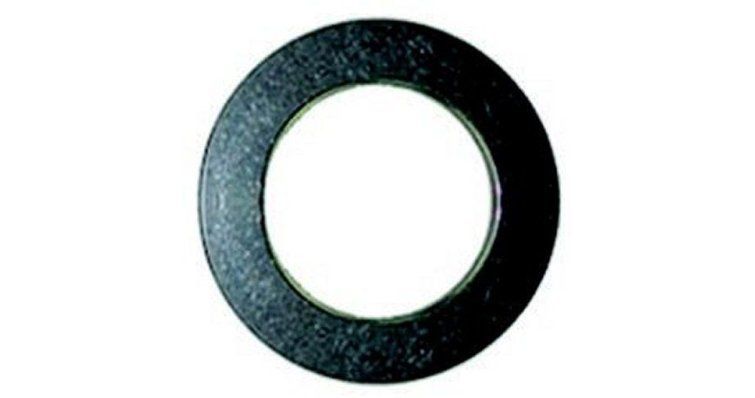

Anilha de Pinhão REC09160-21009
REC09160-21009
5,24 €
Com IVA
Para motores das séries Suzuki DF8A, DF9.9, DF15, DF20A e DT9.9, DT15, DT25, bem como Johnson/Evinrude 10 e 15 HP. A arruela atua como elemento de suporte e separação axial do pinhão na unidade inferior, absorvendo cargas axiais e mantendo a folga correta no trem de engrenagens. Medidas: 21 x 35 x 2,75 mm.
Descrição
Função e contexto técnico
A arruela do pinhão atua como elemento de suporte e separação axial no conjunto de transmissão do motor externo, estando localizada entre o pinhão e os componentes adjacentes do trem de engrenagens para garantir a folga correta e absorver as cargas axiais geradas durante a operação. Ele funciona dentro do sistema de transmissão mecânica - especificamente na caixa de câmbio ou unidade inferior - onde as engrenagens cônicas de avanço e ré transmitem o torque do motor à hélice. Com dimensões de 21 x 35 x 2,75 mm, esta arruela garante o posicionamento preciso do pinhão, evitando desgaste prematuro por contato metal com metal e desalinhamento das engrenagens. Se esta peça falhar ou se deteriorar, poderão ocorrer folgas excessivas na transmissão, ruídos metálicos na caixa, perda de eficiência propulsiva e até sérios danos às engrenagens cônicas que levariam a uma grande quebra da unidade inferior.
Quando substituir esta peça?
Os sintomas mais comuns de desgaste desta arruela são o aparecimento de ruídos metálicos ou chocalhos ao mudar entre avanço e ponto morto, vibração incomum no eixo da hélice ou folga perceptível no conjunto do pinhão ao verificar a caixa de transmissão. Recomenda-se inspecionar esta arruela a cada intervenção na unidade inferior ou cada vez que o redutor for desmontado para verificar engrenagens, vedações ou rolamentos. Substituí-lo preventivamente durante qualquer inspeção do trem de força é uma prática comum entre os mecânicos navais, pois seu custo é mínimo comparado ao risco de falha do equipamento no mar.
Motores Johnson/Evinrude compatíveis
| Série | Modelos |
|---|---|
| J10 | J10BL4SUM, J10EL4SDA, J10EL4SOR, J10EL4SRC, J10EL4SUM, J10R4SDM, J10R4SNF 4-Stroke, Tiller, Rope, Carburetor, White, 15" Shaft 2002, J10R4SOA, J10R4SR (R and F), J10R4STC, J10R4SUB, J10RBL4STS, J10REL4STS, J10RL4SDM, J10RL4SNF 4-Stroke, Tiller, Rope, Carburetor, White, 20" Shaft 2002, J10RL4SOA, J10RL4SR (R and F), J10RL4STC, J10RL4SUB, J10TBL4SDE, J10TBL4SOB, J10TBL4SR (M and F), J10TBL4STC, J10TBL4SUD, J10TE4SDM, J10TE4SNF 4-Stroke, Tiller electric, Carburetor, White, 15 in., 2002, J10TE4SOA, J10TE4SR (R and F), J10TE4STC, J10TE4SUB, J10TEL4SDM, J10TEL4SNF 4-Stroke, Tiller electric, Carburetor, White, 20 in., 2002, J10TEL4SOA, J10TEL4SR (R and F), J10TEL4STC, J10TEL4SUB |
| J15 | J15EL4SDC, J15EL4SOS, J15EL4SUR, J15R4SDM, J15R4SNF 4-Stroke, Tiller, Rope, Carburetor, White, 15" Shaft 2002, J15R4SOA, J15R4SR (R and F), J15R4STC, J15R4SUB, J15RL4SDM, J15RL4SNF 4-Stroke, Tiller, Rope, Carburetor, White, 20" Shaft 2002, J15RL4SOA, J15RL4SR (R and F), J15RL4STC, J15RL4SUB, J15TE4SDM, J15TE4SNF 4-Stroke, Tiller electric, Carburetor, White, 15 in., 2002, J15TE4SOA, J15TE4SR (R and F), J15TE4STC, J15TE4SUB, J15TEL4SDM, J15TEL4SNF 4-Stroke, Tiller electric, Carburetor, White, 20 in., 2002, J15TEL4SOA, J15TEL4SR (R and F), J15TEL4STC, J15TEL4SUB |
Motores Suzuki Compatibles▾
| Modelo | Años |
|---|---|
| DF15 | 1996 – 2012 |
| DF15A | 2013 – 2024 |
| DF20A | 2013 – 2024 |
| DF8A | 2010 – 2024 |
| DF9.9 | 1996 – 2012 |
| DF9.9A | 2010 – 2023 |
| DF9.9B | 2013 – 2024 |
| DT14 | 1982 – 1983 |
| DT15 | 1986 – 2013 |
| DT15A | 2014 – 2019 |
| DT15C | 1989 – 1997 |
| DT16 | 1982 – 1985 |
| DT20 | 1982 – 1985 |
| DT25 | 1982 – 1985 |
| DT28 | 1985 |
| DT9.9 | 1978 – 2013 |
| DT9.9A | 2014 – 2019 |
Referencias equivalentes de fabricante▾
| Fabricante/Marca | Referência/Part Number |
|---|---|
| OMC | 5032970 |
| Suzuki | 09160-21L01, 09160-21009 ✓ (actual) |
Dados do produto
REC09160-21009
